Савремени производи морају да преживе екстремне климе. Аутомобилске контролне јединице суочавају се са зимама од -40 степени и топлотом мотора од 85 степени.
Батерије раде у тропским окружењима са 95% релативне влажности. Соларни модули издржавају-дуготрајну влажну топлоту на 85 степени /85% РХ током 1000 сати. Без контролисане симулације животне средине, скривени кварови као што су корозија, цурење заптивки, квар изолације и пуцање лема остају неоткривени све док производи не стигну на тржиште.
Недавно је купац Кеихан поделио своје повратне информације након инсталирања и покретања коморе у својој лабораторији:„Користимо комору од прошле недеље. Свеукупно је добро за сада. Обавештаваћу вас.“Од инсталације до рада, комора је показала стабилно повећање температуре, доследну контролу влажности и глатке перформансе система. За лабораторије, рана оперативна стабилност је критична - то значи тачне податке, мање прекида и поверење у дуготрајне-тестове као што су влажна топлота од 85 степени /85% РХ или термални циклус од -40 степени до +85 степени. Позитивне стварне-повратне информације корисника потврђују да поуздана симулација животне средине почиње прецизном контролом и поузданим хардвером.
ЛИБКомора за температуру и влажност поново ствара ове услове на прецизан и поновљив начин. Са контролом температуре од -70 степени до +150 степени, опсегом влажности од 20% до 98% релативне влажности и прецизношћу флуктуације од ±0,5 степени, подржава тестирање аутомобила, батерија, фотонапонских уређаја и одбрамбених система у складу са међународним стандардима, укључујући ИЕЦ 60068-2-30, ИЕЦ САЕ 61213, ЈАЕ 61213.
Преглед коморе за температуру и влажност
Порекло и сврха
Симулација животне средине почела је у ваздухопловној и војној индустрији, где је опрема морала да ради поуздано под екстремним климатским стресом. Данас се индустрије као што су аутомобилска индустрија, складиштење енергије, електроника и осветљење ослањају на коморе за температуру и влажност за валидацију и сертификацију трајности.
Кључне предности
• Откријте рану деградацију материјала пре масовне производње
• Смањите стопе отказа гаранције
• Испуњавање међународних стандарда усклађености
• Побољшајте животни век производа за 20–30 % кроз оптимизацију дизајна
Усклађеност са стандардима
ЛИБ коморе су у складу са:
1. Стандарди за тестирање батерије:
УЛ 2580, УЛ 2271, ИЕЦ 62660-2, УЛ 1642, УЛ 1973, САЕ Ј2929, САЕ Ј2464, ИЕЦ 61960, ИЕЦ 62133, УЛ 2054
2. Стандардни фотонапонски модул:
ИЕЦ 61215
3. Аутомобилски стандарди:
САЕ Ј2334, ВВ 80000
4. Стандард материјала за светиљке:
ИЕЦ 62717
Одступање температуре се контролише унутар ±2.0 степена.
Тачност влажности достиже ±2,5 % РХ.
Брзина грејања: 3 степена/мин (опционо до 20 степени/мин).
Брзина хлађења: 1 степен/мин.
Високо{0}}прецизни ПТ100 сензори класе А пружају резолуцију од ±0,001 степен.
Температура и влажност коморе за испитивање старења
1. Мала столна комора за температуру и влажност
2. Висока-прецизна шетња у температурној комори
3. Температурна комора за испитивање отпорности на експлозију
4. Издржљива лабораторијска пећница за вакуумско сушење
5. Енергетски{1}}Термичка комора за тестирање ефикасне батерије
Процедура испитивања аутомобила у комори за температуру и влажност
Овде користимо ВВ 80000 као пример.
Типичан пример влажног топлотног циклуса
|
|
Име | Температура Влажност коморе | ||||
|
Модел |
ТХ-100 |
|||||
|
Унутрашња димензија (мм) |
400*500*500 |
|||||
|
Укупна димензија (мм) |
860*1050*1620 |
|||||
|
Капацитет |
100L |
|||||
|
Температурни опсег |
-20 степени -+150 степени |
|||||
|
Низак тип |
А: -40 степени Б: -70 степени Ц -86 степени |
|||||
|
Распон влажности |
20%-98%РХ |
|||||
|
Одступање температуре |
± 2,0 степена |
|||||
|
Стопа грејања |
3 степена / мин |
|||||
|
Стопа хлађења |
1 степен / мин |
|||||
|
Контролор |
Програмабилни колор ЛЦД екран осетљив на додир, више-језички интерфејс, Етхернет, УСБ |
|||||
|
Расхладно средство |
R404A, R23 |
|||||
|
Спољашњи материјал |
Челична плоча са заштитним премазом |
|||||
|
Материјал за ентеријер |
СУС304 нерђајући челик |
|||||
|
Стандардна конфигурација |
1 Рупа за кабл (Φ 50) са утикачем; 2 полице |
|||||
|
Функција времена |
0,1~999,9 (С,М,Х) подесиво |
|||||
|
|
|
|
|
|

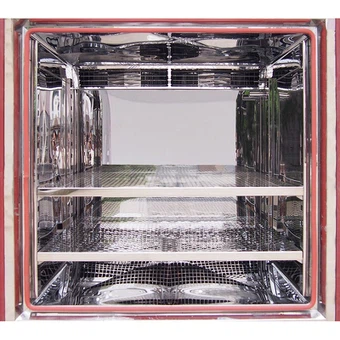

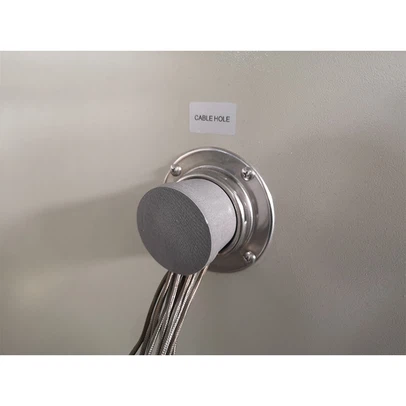

| Робустан Воркроом | Цабле Холе | Сензор температуре и влажности | ПИД контролер |
Корак 1 – Фаза грејања
Повећајте температуру са 25 степени на 80 степени на 3 степена у минути.
ЛИБ Предност: ПИД интелигентна контрола спречава прекорачење и стабилизује се унутар ±0,5 степени.
Корак 2 - Повећање влажности
Повећајте влажност на 95 % РХ у року од 60 минута.
Предност ЛИБ-а: Затворена{0}}петља парног влажења обезбеђује равномерну дистрибуцију влаге без капања кондензације.
Корак 3 – Натапање при високој температури и високој влажности
Одржавајте 80 степени / 95% РХ током 16 сати.
ЛИБ Предност: Двоструки центрифугални вентилатори стварају ламинарни проток ваздуха, елиминишући вруће и влажне тачке.
Корак 4 – Фаза хлађења
Смањите температуру на -40 степени.
Предност ЛИБ-а: Уравнотежен систем за хлађење одржава стабилно кретање и штити осетљиву аутомобилску електронику.
Корак 5 – Одржавање ниске температуре
Држите -40 степени 2 сата.
ЛИБ Предност: Унутрашњост од нерђајућег челика СУС304 отпорна је на топлотни стрес и спречава корозију током циклуса кондензационог замрзавања.
Овај циклус се може поновити 5-10 пута у зависности од захтева компоненте. Такво тестирање идентификује корозију ПЦБ-а, оксидацију конектора и деформацију кућишта пре интеграције возила.
Како одржавати температуру и влажност у комори
Рутинско одржавање обезбеђује дугорочну{0}}стабилност и смањује време застоја.
1. Дневни преглед
• Проверите ниво воде у резервоару за влажење
• Прегледајте заптивку врата
• Проверите очитавања сензора
2. Недељно одржавање
• Очистите филтере за циркулацију ваздуха
• Испустите кондензовану воду
• Прегледајте прикључке електричних инсталација
3. Месечна верификација
• Калибришите ПТ100 сензоре
• Проверите притисак расхладног уређаја
• Тестирајте сигурносне блокаде (преко-температура, заштита од цурења, праћење фазе)
ЛИБ коморе имају:
Унутрашњост: СУС304 нерђајући челик
Спољашњост: 4 мм А3 челик -превучен прахом
Ниво буке: испод 65 дБ(А)
Сигурносни системи: заштита од уземљења, -искључивање због превисоке температуре, низак-аларм за воду
Рутинске провере трају мање од 15 минута и значајно продужавају век трајања опреме преко 10 година.
Најчешћа питања о комори за температуру и влажност
П1: Који тестови се могу обавити?
Термички циклуси, влажна топлота (85 степени /85% релативне влажности), замрзавање влаге, старење на високим{2}}високим температурама, складиштење на ниској-температури и тестирање{4}}века трајања.
П2: Колико је прецизна комора?
Флуктуација температуре ±0,5 степени.
Тачност влажности ±2,5 % РХ.
П3: Може ли подржати сертификацију батерије?
Да. Усклађен је са еколошким захтевима УЛ 2580, ИЕЦ 62660-2 и САЕ Ј2464.
П4: Да ли је доступан даљински надзор?
Да. Етернет и УСБ повезивање омогућавају-регистровање у реалном времену и ЦСВ извоз.
П5: Које индустрије користе ову комору?
Аутомобилска, фотонапонска (ИЕЦ 61215), осветљење (ИЕЦ 62717), одбрамбена опрема и системи за складиштење енергије.
Преузмите техничку белу књигу ЛИБ-а да бисте научили корак{0}}по-поступке подешавања, методе валидације и стварне-светске студије случаја у аутомобилској индустрији.
Све што вам је потребно да извршите прецизно тестирање симулације животне средине у једном практичном водичу.
Контакт ЛИБ Индустрида надоградите свој систем за испитивање животне средине данас.
